Как вывести розетку от светильника

Можно ли провести розетку от лампочки, как это проще реализовать и на что обратить внимание?

Именно на эти вопросы мы постараемся ответить в нашей статье. Ведь наверняка многие из вас сталкивались с проблемой необходимости обустройства новой электроточки и делать для этого полностью ремонт в комнате не всегда целесообразно, да и не нужно. Главное с умом подойти к делу и правильно расставить приоритеты.

Замена розетки на выключатель

Начнем с наиболее простой операции замены розетки на выключатель. Дабы не распыляться здесь и в последующих рекомендациях мы будем приводить только необходимые переключения, не заостряя внимания на процессах демонтажа и монтажа нового оборудования.

Кроме того, напоминаем, что все подключения в гнездах розеток, выключателей и распределительных коробках следует выполнять только после снятия напряжения с данной группы, а также с проводов соседних групп к которым возможно случайное прикосновение. Цена халатности может быть очень высока.

Итак, после демонтажа розетки у вас осталось три провода. Один из них фазный, второй нулевой и третий заземление. Как определит их по цветам вы уже знаете. Но лучше проверьте правильность цветовой окраски при помощи индикатора напряжения как это продемонстрировано на видео.
Обратите внимание! В домах старой планировки, где электрическая сеть не менялась с момента постройки дома, может быть не три, а два провода. На тот момент защитное заземление практически не применялось. Поэтому это у вас будет фазный и нулевой провод.

Для монтажа выключателя прежде всего выполняем переключения в посадочном месте выключателя. Для этого подключаем фазный провод к вводу выключателя, а нулевой к выводу выключателя.
Теперь выполняем переключения в распределительной коробке. Отключаем нулевой провод, который раньше шел к розетке. И подключаем его к фазному проводу светильника. Заземляющий провод если он есть остается не задействованным.
Осталось подключить нулевой провод светильника и можно опробовать работоспособность нашей схемы.

Замена выключателя на розетку

Если вы решили на место выключателя установить розетку, то все немного сложнее. Так как сделать розетку от выключателя полноценной без прокладки дополнительных проводов невозможно. Ведь для подключения розетки необходимо три провода, а после демонтажа выключателя остается только два.

Тем не менее розетку в это посадочное место установить вполне возможно. Она будет вполне работоспособна, но не будет отвечать нормам ПУЭ и может эксплуатироваться только с определенными ограничениями.
Обратите внимание! Сечение провода необходимое для работы светильника обычно несколько меньше, чем необходимое для работы розеток. Исходя из этого следует выбирать и номинальный ток розетки. Кроме того, следует помнить, что у нас не будет заземляющего провода. Поэтому нагревательные и кухонные электроприборы к такой розетке лучше не подключать.

Для выполнения замены прежде всего производим переключения на посадочном месте будущей розетки. Для этого оба имеющихся провода подключаем к силовым контактам розетки.
Так как от выключателя провести розетку нельзя из-за отсутствия нулевого провода , то один из имеющихся проводов следует сделать нулевым. Для этого в распределительной коробке отключаем провод, который шел к фазе светильника. Его мы подключаем к нулевой клемме группового питающего провода. На этом переключения окончены.

Подключение от розетки выключателя

Значительно чаще новую электроточку нужно подключить к уже существующей. Выполнить это без прокладки новых проводов практически невозможно, но иногда и здесь можно «выкрутиться». И хотя данные способы нарушают надежность и главное безопасность вашей электросети и не допускаются нормами ПУЭ, но они имеют право на жизнь.

Сначала ответим на вопрос как провести от розетки выключатель? Для этого нам потребуется розетка, подключенная согласно норм ПУЭ. То есть имеющая заземляющий проводник.
Подключаем провод от фазного контакта розетки к вводу выключателя. Затем отключаем заземляющий проводник на розетке.
После удлинения заземляющего проводника подключаем его к выводу выключателя.
Последующие переключения производим уже в распределительной коробке. Здесь отключаем заземляющий проводник, который раньше шел к розетке. Затем подключаем его к фазному проводу светильника.
После этого подключаем нулевой провод светильника к групповому нулевому проводу. На этом переключения окончены.
Обратите внимание! Данный способ подходит только в том случае, если проводка от распределительной коробки до светильника уже проложена. Если вы ее так же планируете монтировать, то советуем не «изгаляться» и таким же образом смонтировать нормальную проводку под выключатель.

Подключение от выключателя розетки

Схема подключения розетки от выключателя одна из наиболее трудно реализуемых. Нет, выполнить такое подключение в качестве «времянки» вполне возможно, но при этом обеспечить работоспособность и розетки и выключателя без прокладки дополнительных проводов невозможно.

Этот способ можно применять только в самом крайнем случае и только в качестве временного подключения. И то лучше поискать более простые варианты.
Для его реализации подключаем оба провода от выключателя к силовым контактам розетки. При этом советуем вам отключить их от выключателя. Ведь в противном случае при его включении произойдет короткое замыкание.

Так как вывести розетку от выключателя невозможно из-за того, что у нас нет нулевого провода, то нам необходимо сделать отходящий провод от выключателя нулевым. Для этого его можно отключить в распределительной коробке и подключить к нулевому групповому проводнику. А можно просто замкнуть накоротко проводники на светильнике. Какой вариант вам больше подходит выбирать вам.
Полноценно же подключить розетку от выключателя нельзя. Для этого вам придётся смонтировать провода от распределительной коробки до розетки. И если этот вариант вас не устраивает, то лучше воспользоваться удлинителем. Ведь приведенный выше вариант лично я за пятнадцать лет работы не разу не использовал. И вам не советую!

Вывод

Как видите возможны различные варианты подключений и переоборудования электрической сети квартиры и кроме как провести розетку от выключателя все достаточно просто реализуются. Главное при любых переключениях быть внимательным и соблюдать правила техники безопасности. Но если вы не уверены в своих силах, лучше забудьте все что здесь написано, и вызовите квалифицированного электрика!

Можно ли провести провод розетки от лампы?

Соединение проводов в распределительной коробке. Подключение розетки, выключателя и люстры.

Источник

Вещь. Переходник с лампочки на розетку

В жизни каждого домашнего мастера-самоделкина случается, что доступные розетки заканчиваются.

Чаще всего подобная история происходит во время уличных работ, например, в частном доме или на даче.

Ну кто там проводит электричество и устанавливает розетки? Красть же будут.

Правда, LED-светильники ещё победили, поэтому очень часто можно найти цоколь освещения. Опять же, чаще всего на цоколь Е27.

Вот через него-то мы и будем получать электричество для электроинструмента и прочих полезных хозяйственных вещей.

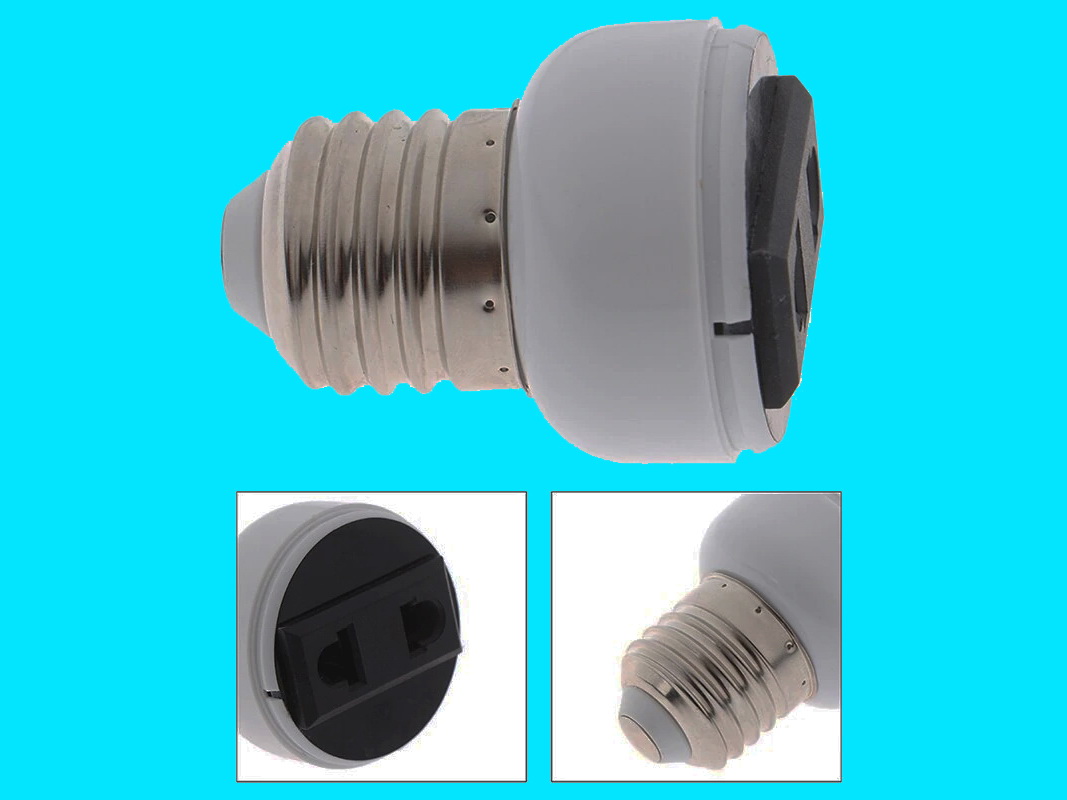

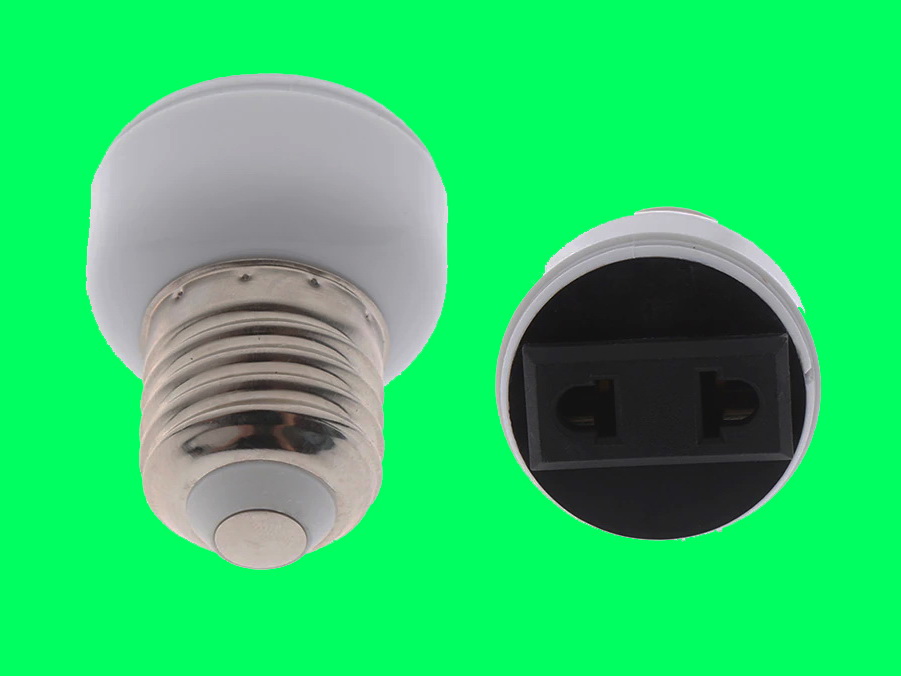

Выглядит довольно скромно: розетка установлена прямо в нижнюю часть обычной лампочки. Материалы среднестатистические, бюджетные.

Подойдет переходник для подключения любого электроприбора, оснащенного стандартной российской или европейской вилкой с плоскими контактами.

Варианты, имеющие заземление, скорее всего будут иметь проблемы: слишком толстые выводы.

Судя по отзывам, переходник часто используют для ремонтных работ в подъездах, у входов в многоквартирные дома.

Работает стабильно исправно, что подтверждает статистика: на 977 заказов приходится 94% положительных отзывов.

Можно брать, лучше сразу парочку. Сегодня 140 рублей, а в деле выручит. Когда придет время.

Источник

Как от лампочки вывести розетку?

Как подключить розетку от выключателя: можно ли запитать, последствия

Большинство вариантов подключения одного устройства от другого не потребуют от мастера сложных навыков вроде самостоятельной прокладки добавочных проводов или установки заземления в квартире, где таковое отсутствует. Однако в этом случае на эксплуатацию подключенных розеток налагаются некоторые ограничения: нельзя подключать в сеть определенные типы электроприборов. Чтобы подключить розетку самому, требуется разбираться в строении электропроводки квартиры и уметь идентифицировать функции находящихся в нише проводов.

Устройство квартирной или домовой электросети

Во время ремонта часто возникает необходимость обустройства новой электроточки

Чтобы разобраться, можно ли от выключателя провести розетку, нужно хорошо представлять себе строение домашней электрической сети. Понимание ее устройства определяет возможности внесения модификаций.

схема квартирной электросети

Путь квартирной проводки начинается с входного щита, который запитывается от кабеля, идущего от внешней домовой электросети. Находится щитковое устройство в подъезде дома или у входной двери квартиры. Внутри находится выключатель-автомат, к которому и поступает питание от кабеля. В домах советской постройки, в которых давно не обновлялась электросеть, функции автоматического устройства выполняют рубильники. Кабели от щиткового выключателя направляются к электросчетчику и после – к каждому из автоматов, обслуживающих группу.

Группы не коммуницируют друг с другом, а их число определяется тем, сколько в квартире нагрузок. Выделяться они могут по таким критериям, как удобство размещения или тип используемой нагрузки. Строгим правилом является разнесение приборов, располагающихся в жилых помещениях, и тех, что находятся в кухне и санузле, по разным групповым связкам. От каждого из автоматов кабели тянутся в распредкоробки (одну или несколько), к которым и подключаются квартирные переключатели света и розеточные гнезда.

Данная конструкция оптимизирует обслуживание электросети и маскирует инженерные сети.

Возможная схема электропроводки в квартире

Подключение выключателей и розеток

Чтобы представлять, как правильно подключить розетку к выключателю или к сети, нужно вспомнить указания из Правил устройства электроустановок. Они устанавливают, что для процесса включения розетки в электросеть требуется три кабеля с разными функциями. Для упрощения визуального определения функций проводов они должны отличаться между собой по цвету изоляционного материала (на практике электрики иногда игнорируют это правило).

При подключении розеточного гнезда используют кабели:

Фазовый, функция которого – запитать обслуживаемую розетку, неся к ней электрический ток. Это единственный провод, цвет изоляции которого не регламентируется правилами: главное, чтобы он отличался от окрасок других двух кабелей.
Нулевой провод с оболочкой синего или голубого цвета. Как и фаза, в распределительной коробке подсоединяется к силовым контактам гнезда.
Заземляющий, роль которого – предохранение жильцов от удара током при прикосновении к корпусу электроприбора, а также предотвращение ситуаций короткого замыкания. Изоляционный материал его имеет желтый или зеленый цвет. Проводок соединяется со специальными контактами розетки, отведенными для заземления.

Практикуется объединение розеток между собой с параллельным подключением в сеть либо последовательным. При первом варианте каждый из объединенных элементов сохраняет независимость.

В случае с подсоединением выключателя потребуются всего два кабеля, и оба они – фазовые. Один ставят на вход подключаемого устройства и подсоединяют к фазе групповой линии. Другой ведут от вывода переключателя света в распредкоробку и соединяют с фазой осветительного устройства. Нулевой провод последнего надо вывести в коробку, обходя выключатель, к питающему кабелю.

Изменение назначения электроточки и подключение одной от другой

Зная особенности подключения розеточных устройств и коробок управления освещением, можно заменить один элемент на другой или проложить соединение между ними. При выполнении любых работ по подключению предварительно необходимо обесточить данную линию, а также кабели соседних линий, к которым можно ненамеренно прикоснуться.

Замена розетки на выключатель

Замена розетки на выключатель делается без заземления

Из всех обозреваемых операций данная процедура отличается наибольшей простотой. После удаления старой розетки остается троица кабелей – фаза, нуль и заземление. Необходимо идентифицировать каждый из элементов по цвету защитной обмотки.

Для надежности нужно воспользоваться мультиметром (он сможет показать фазу – кабель, по которому идет ток при присоединении к щупам прибора), так как при монтажных работах регламентацию цветов проводков иногда игнорируют.

В квартирах старой планировки, где не проводилась модернизация электросети, вместо трех проводников с большой вероятностью будет два (фаза и ноль), так как раньше заземление почти не использовали.

Определив, какой провод какую функцию выполняет, нужно соединить фазовый компонент с вводом переключателя, а ноль – с выводом. Затем проводится работа в распредкоробке: нуль, прежде тянувшийся к розеточному корпусу, выключается и затем соединяется с фазой светильника. Заземление в операции не задействуется, независимо от того, применялось оно в прежней розетке или нет. После этого включают в сеть нулевой кабель люстры или бра.

Замена выключателя на розетку

Замена выключателя на розетку требует добавочных кабелей

Для правильного проведения операции необходима прокладка добавочных кабелей. Чтобы подсоединять розетку, требуется тройка проводов, а после снятия корпуса выключателя их остается всего пара. Но подключать на это место розеточный короб вполне допускается, и гнездо будет работать, но при его эксплуатации придется смириться с некоторыми ограничениями.

Холодильник, электрические чайники, отопительные приборы подключать в розетку без заземления нельзя. Также надо учитывать при выборе номинального тока, что для светильников обычно используются более тонкие провода, чем для розеточных конструкций.

Сначала делают переключения на месте будущей локализации розеточного короба. К его силовым контактам нужно подсоединить два проводка, оставшихся от выключателя. Один из них придется трансформировать из фазы в нуль: в распредкоробке выключить кабель, направлявшийся к фазному проводу светильника до демонтажа устройства управления освещением. Его нужно соединить с нулевым зажимом питающего кабеля группы.

Подключение от розетки выключателя

Можно решить эту задачу двумя способами: одновременным подсоединением двух устройств к одному проводу либо смонтировав выключатель без манипуляций в распределительной коробке. Оба варианта обладают преимуществами и ограничениями.

Подключение выключателя от розетки без распредкоробки

Схема подключения без распределительной коробки

Данная схема предполагает, что между щитом распределения, люстрой и выключателем нет добавочных скруток. От щита направляется провод – двухжильный при отсутствии заземления и трехжильный при наличии. До осветительного прибора его нужно вести цельным, а потом произвести разделение, чтобы нуль остался там, а фаза направилась к выключателю. Фазу от кнопки переключателя доводят до контакта люстры вверх по стенке, а потом по потолку.

Если люстра имеет много лампочек и есть намерение подключить ее к двухкнопочному выключателю, щитковый провод разделывают по описанию выше, а от переключателя к светильнику ведут пару жил от обеих кнопок. С этой целью применяют кабель с двумя жилами. Их подключают к отходящим контактам переключателя (они будут играть роль фаз при включении устройства) и направляют провод вверх к люстре. Снова разделяют жилы на несколько сантиметров и соединяют с фазовыми контактами люстры.

Данный способ монтажа имеет ряд преимуществ – обеспечивает минимизацию неисправностей благодаря простоте реализации и отсутствию присоединения добавочных проводников, доступен даже малоопытному мастеру. Минус этого вида подключения – при разделывании кабеля на разъединяемых жилах отсутствует изолирующий материал.

Чтобы этого избежать, можно применять одножильные проводники с качественной изоляцией.

Тогда один независимый кабель с щитовой шины направляют на контакт люстры, другой провод (фазный) с выключателя-автомата ведут на устройство управления светом, а от последнего прокладывают кабель к люстре (из одной или двух жил – по числу кнопок).

Подключение выключателя и розетки от одного провода

Схема подключения от одного провода

Для монтажа коробки с одной кнопкой сначала соединяют квартирный щит с распредкоробкой с помощью двойного (с фазой и нулем) провода. Осветительный прибор также соединяют с коробкой распределения двужильным проводником. Затем в нее вводят троицу проводков от спаренных переключателя и розетки, при этом от фазового зажима должен быть проложен путь к розеточному, а от розетки – к контакту переключателя. Люстру одним кабелем присоединяют к нулю, вторым – с незанятым зажимом выключателя. При наличии заземляющего провода его соединяют в распредкоробке к соответствующей клемме.

Чтобы подключить двухклавишный выключатель, из коробки к блоку двух устройств ведут пятерку кабелей. На розетку ставят ноль и заземление. К выключателю подают фазный провод посредством перемычки в блоке коммутации. Два оставшихся кабеля ставят на свободные зажимы переключателя. В распредкоробке скручивают проводники, направляющие фазу и те, что идут к лампочкам.

Подключение от выключателя розетки

Подключения выключателя от розетки

Данная схема является наиболее сложной в реализации. Хотя подключить розетку для временной эксплуатации не так уж трудно, но чтобы обеспечить качественную работу обоих элементов блока, необходимо проложить добавочные кабельные пути. Поэтому описываемое подключение можно реализовывать лишь в крайнем случае.

Два кабеля от коробки-выключателя соединяются с силовыми контактами розетки. При этом надо отключить их от переключателя, чтобы не создать ситуацию короткого замыкания. Поскольку кабель для зануления отсутствует, один из проводков, идущих от выключателя, надо обратить в нуль. Это можно реализовать одним из двух способов:

замкнуть накоротко кабели осветительного прибора;
выключить идущий от кнопочного устройства кабель в распредкоробке и подсоединить к нулевому кабелю группы.

Реализовать полноценное соединение розетки и регулятора освещения весьма проблематично. Эта операция требует монтажа проводников от распредкоробки к розетке.

Как подключить светильник через выключатель от розетки

Подключение светильника через выключатель от розетки

Используют проводники с тремя или четырьмя жилами, выполняющими разные функции, и при разделении зачищают их от изоляции на несколько сантиметров. Само собой, квартира должна быть предварительно обесточена.

Провода и отдельные жилы подключают по предварительно спроектированной схеме, следя за тем, чтобы они протягивались ровными прямыми линиями и не образовывали узлов или переплетений. Если установка производится в помещении, стены которого сделаны из дерева, необходимо заранее проложить пути, используя пластиковые изолирующие пластинки.

Чтобы проложить пути электропроводки скрыто, нужны штробы. Под эту опцию в железобетонных строениях отводятся специальные каналы.

Планируя заменить розетку на устройство управления светом или связать их друг с другом, целесообразно прежде оценить ограничения, налагаемые соответствующей конкретной задаче процедурой. Приняв решение о проведении монтажных работ, можно приобретать необходимое устройство с параметрами, подходящими выбранной электросхеме.

Запитать розетку от люстры

Как подключить розетку к светильнику

Для того чтобы подключить розетку к светильнику или наоборот, не нужно обладать какими то знаниями. Однако очень важно при этом соблюдать технику безопасности и определённые правила работы с электричеством. Подключать розетку к светильнику приходится по разному роду причинам, кто-то хочет сделать удлинитель, чтобы не тягать по комнатам переноску, ну а у кого-то другие цели для того, чтобы подключить розетку к светильнику своими руками.

Как бы там ни было, перед тем как подключать розетку к светильнику, стоит убедиться, что устройство полностью отключено от электричества. Причём светильник должен быть отключён не с кнопки или ещё чего-то там, а полностью. Если такой возможности нет, то перед подключением розетки к светильнику обесточьте дом или квартиру, посредством автоматов на электросчетчике.

Как подключить розетку к светильнику своими руками?

В зависимости от типа и конфигурации светильника, устройство должно быть сначала разобрано. Если вы собирается подключить розетку к светильнику через шнур питания, то в данном случае ничего разбирать не нужно. Достаточно аккуратно разрезать шнур питания вдоль, разъединить его на два провода, к которым можно будет впоследствии подключить светильник к розетке.

Однако здесь есть один нюанс, а именно, в какой части провода вы будете подключать розетку. Если это будет выполнено до выключателя, то розетка окажется всё время рабочей. Но вот если вы подключите розетку к светильнику после выключателя, то соответственно напряжение на розетку будет подаваться только при работающем светильнике.

Если нужно подключить розетку к светильнику через его корпус, то здесь без разборки светильника не обойтись. Для этого нужно сначала снять крышку на светильнике, которая, скорее всего, является его основой. Далее, в зависимости от того, как подсоединяются провода в светильнике, а они могут подсоединяться через клеммы или просто шурупами, выполняется подключение двух проводов к уже имеющимся проводам питания светильника.

Далее предстоит этап подключение розетки к светильнику своими руками. Для этого розетка сначала разбирается, после чего, опять же, в зависимости от того, как к ней подсоединяются провода, выполняется её подключение.

Что важно предусмотреть при подключении розетки к светильнику? На розетке могут быть два или три подключения. Если три, то одно из них отводится на заземляющий контур и его подсоединять не нужно. Два основных гнезда подключения на розетке, как правило, располагаются по её краям. Разобрав розетку, вы их обязательно сможете найти.

Если вам совсем не понятен вопрос о том, как подключить розетку к светильнику плюс вы ещё боитесь электричества или ещё чего-то, то лучше позвать соседа или вызвать электрика. Толковый электрик, даже пьяный сможет подключить розетку к светильнику!

Как подключить лампочку через выключатель и розетку?

Всегда перед началом ремонтных работ в помещении по переносу точек включения светильников необходимо заранее продумать места их установки. Работы по монтажу выключателей и розеток должны сопровождаться соблюдением правил безопасной работы. Если помещение было в эксплуатации, его надо обесточить, монтаж проводов проводить по утвержденной схеме.

Решением многих вопросов в ремонтируемом помещении является подключение включающего устройства (выключателя) люстры или другого электрического устройства от розетки. В процессе ремонта этот способ поможет сэкономить на проводах, на времени выполнения работ, не надо делать дополнительных штроб.

Особенности монтажа

Выполняя в помещении ремонтные работы по установке дополнительного освещения в целях экономии трудовой нагрузки (не надо выполнять штробирование стен), необходимо знать, что для прокладки проводов есть схемы включения осветительного устройства, которые дают ответ на вопрос, как подключить выключатель от розетки, но и в этом случае все работы имеют свои тонкости.

Схема подключения выключателя от розетки

В деревянных домах необходимо исключить в процессе прокладки проводов их взаимодействие с деревянными стенами, электропроводка прокладывается по специальным изоляторам.

Прокладка электропроводки по специальным изоляторам

Скрытая проводка выполняется в каменных или построенных из железобетонных плит домах по сделанным в них штробам (каналам).

Скрытая проводка в штробах

В процессе ремонта применяются двухжильные или трехжильные электрические провода, в которых по одной жиле идет фаза, по другой ноль, если жилы три, то по третьей еще и заземление.

Какой материал и инструмент нужен для проведения работ?

Для проведения работ по установке дополнительного освещения в помещении необходимо иметь следующий инструмент и расходный материал:

устройство, при помощи которого можно обесточить электрическую цепь;
электрическую проводку такого же сечения и исполнения (алюминиевая или медная жила), которая стоит во всем помещении, доме или квартире;
распределительные коробки, в которых производим соединение;
отвертка с индикатором, показывает наличие фазы или ее отсутствие;
пассатижи и бокорезы, при помощи которых будет проводиться соединение;
изолента для закрытия поверхности скруток;
крепеж и материал для выполнения работ по деревянной поверхности (гофра или металлическая полоса);
для монтажа выключателей – подрозетники;
при необходимости выполнения штроб понадобится перфоратор.

Кроме подготовки инструмента и материала, нужного в работе, надо изначально нарисовать схему электрического подключения выключателя и определиться с местом, где он будет стоять, а также рассчитать сечение жил для дополнительной нагрузки.

Как выбрать электропровода?

Специалисты рекомендуют правильно выбирать сечение жил, которым будет подключен выключатель, этим можно значительно понизить вероятность возгорания электропроводки, для этого необходимо выполнить несколько условий:

Надо знать, какой мощности будет светильник, подключаемый через выключатель. С применением формулы: мощность = ток × напряжение, можно найти значение номинального тока, в однофазной сети напряжение принято считать 220 вольт.
Зная величину номинального тока, по таблице можно выбрать провод нужного сечения.

Таблица для выбора провода нужного сечения

Как правильно выбрать выключатель?

Для того чтобы правильно выбрать выключатель, надо понимать, что в его конструкцию входит токоприемник и прерыватель электроцепи. Промышленность предлагает следующие виды таких устройств:

выключатель на две лампочки, клавишный;Двухклавишный выключатель
устройство для проходного включения источника потребления электричества;

Схема подключения проходного выключателя

сенсорные выключатели;Сенсорные выключатели
прерыватели электроцепи импульсного действия.

Все включающие устройства имеют одинаковый принцип подключения электрических жил, но могут иметь различные крепления контактов с ними, некоторые изделия требуют специального инструмента или крестовой отвертки.

Схема включения устройства разрыва цепи через розетку

Для того чтобы подключить выключатель с использованием розетки, применяется стандартная схема включения. Важно! Всегда в прерывателе происходит разрыв фазной жилы, а ноль идет напрямую на источник освещения:

Устанавливается распределительная коробка, в которую заводят от имеющейся розетки провода (предварительно надо провести обесточивание помещения), жилы, идущие на выключатель, и провод от светильника.
Одну жилу от источника потребления электричества подключаем к нулю, фазу надо пустить на выключатель; если она идет через распределительную коробку, тогда ее соединяют с жилой от выключателя.

Схема подключения выключателя

В представленной схеме фазный провод идет от лампочки прямо на прерыватель, когда он находится в положении «вкл», идет потребление электроэнергии, когда в положении «выкл» – нагрузка не получает электричества.

Как подобрать сечение провода?

Часто электрическое подключение источника потребления энергии, например, бра от розетки, происходит для установки дополнительного освещения, в нашем случае это может быть одно или несколько бра, по этой причине ток имеет невысокое значение и есть возможность выбирать провода нужного сечения, но есть нюансы:

по требованиям безопасности и ПУЭ для этих целей нельзя применять провод с медной жилой сечением меньше одного квадратного миллиметра;
и провод с алюминиевой жилой не меньше двух с половиной квадратных миллиметров.

При выборе провода необходимо учесть, каким образом он проложен, так для открытой прокладки есть определенные условия:

для медной жилы провода минимальное сечение – 1,5 квадратных миллиметра;
минимальное значение алюминиевой жилы – 4,0 квадратных миллиметра.

Для прокладки провода по наружной стене дома или здания есть следующие требования:

для проводов с медными жилами – 2,5 квадратных миллиметра;
для алюминиевых жил провода – 4,0 квадратных миллиметра.

Как самостоятельно подключить источник света от выключателя?

Одним из простых способов, по мнению специалистов, является включение бра в цепь через выключатель с питанием от розетки с использованием нулевого и фазного провода, особенно это выгодно делать, когда светильник находится недалеко от выключателя.

Для выполнения этой работы надо сделать следующее:

Провести монтажные работы по установке источника освещения и выключателя, затем осуществить действия по их подключению.
С розетки, от которой будем подключать наш прерыватель напряжения, снимаем при помощи автомата в щитке напряжение (обычно разводка проводится по группам потребления), проверяем «пробником» на отсутствие фазы.

Схема подключения розетки

Открываем розетку; в случае, если работа по ее подключению выполнена медным проводом с цветовым отличием, то:

ноль – голубой провод;
заземление – второй провод с двойным цветом (желто-зеленый);
фаза – третий провод, он может быть коричневого цвета.

Если нет цветового различия и подключение выполнено алюминиевым проводом, надо кратковременно подать напряжение на розетку и «пробником» определить фазу проводящего электричество провода.

К фазе розетки подсоединяем провод от выключателя (на его вход), который на прерывателе уже подключен, а на выход с выключателя подключаем провод от светильника.
Когда вы не знаете, как подключить двойной выключатель, решение такое же, но с выхода устройства прерывания электрической цепи каждый фазный провод идет к собственному источнику освещения, или для люстры на свои лампочки потребления электроэнергии.
К нулевой жиле розетки подключаем нулевой провод выключателя к лампочке, если в розетке есть заземляющий провод, его соединяем с заземляющим проводом от источника освещения.
После этого проводится укладка проводки и изолирование всех соединений, а также испытание собранной схемы.

Как подключить розетку-выключатель, которая собрана в едином корпусе?

Когда есть розетка в спальне или в другой зоне помещения, и вы желаете установить бра или торшер, можно применить устройство розетка-выключатель, которое собирается в едином корпусе, это делается следующим образом:

розетка имеет штатное подключение, фаза и ноль, в новых строениях евророзетки подключены с заземляющим проводом;
фазу подаем на вход прерывателя (выключателя), а с его выхода провод идет к лампе;
двум другим проводам (это нулевой провод и заземление) подключение делаем напрямую к светильнику.

Необходимо понимать, что нельзя сделать обратное подключение, иными словами, подключить розетку от выключателя, она может получать электричество только от автомата в щите дома, или квартиры.

Вывод

Все схемы подключения устройства прерывания цепи (выключателя) не имеют сложного решения, но требуется соблюдение правил электрической безопасности. Специалисты рекомендуют все работы планировать и проводить по этапам, после выполнения работ по монтажу можно проверить правильность собранной схемы, затем подать напряжение и проверить схему в работе.

Как сделать розетку от выключателя

Жизнедеятельность человека в доме или квартире непременно связана с эксплуатаций бытовой электрической сети. Иногда возникают такие ситуации, когда необходимо перенести элементы электропроводки (выключателя света либо розетки) в другое, более удобное место. В данной публикации пойдёт речь о том, как сделать розетку от выключателя, и можно ли осуществить такие работы не теоретически, а на практике?

Для того чтобы разобраться в этом вопросе, рассмотрим конструктивное исполнение и назначение коммутационных аппаратов.

Выключатель

Выключатель состоит из двух контактных групп (вход и выход). его задача замкнуть либо разомкнуть уже готовую электрическую цепь для подачи напряжения на осветительный прибор. Запомните, этот коммутационный аппарат всегда работает только на разрыв фазы, ноль ему не нужен. К выключателю должны подключаться только фазные провода: один от питающей сети (к входящему контакту), второй от светильника (к выходящему контакту).

Розетка

Основной функцией этого аппарата является подача напряжения к потребителям (электроинструмент, бытовая техника). От бытового прибора шнур с вилкой вставляется в розетку, на него поступает напряжение и техника начинает работать. Для подключения розетки обязательно нужны фаза и ноль. Если корпус у техники токопроводящий, то понадобится ещё защитное заземление.

Последствия

Мало-мальски разбирающемуся в электротехнике человеку станет ясно, что вывести розетку от выключателя, не меняя электрического монтажа этих коммутационных аппаратов, нельзя. Любые бытовые приборы будут полноценно работать только на двух потенциалах – фазном и нулевом. А в выключателях имеется только фаза, они никак не могут обеспечить подачу нуля на розетку.

Параллельная схема подключения розетки и выключателя даст нам в итоге такую картину. Каждый раз, как только вы включите в сеть бытовой прибор, ток будет протекать через осветительный прибор и лампочка загорится. Такая схема нежелательна по следующим причинам:

Одновременно будут работать два потребителя (светильник и бытовой прибор), это может привести к перегреву проводов. А вы знаете, что любой дополнительный нагрев электрической сети – это уже причина для аварийной ситуации.
Мощные приборы (более 500 ватт) подключать по такой схеме нельзя, так как через лампу в светильнике будет протекать повышенный ток, что повлечёт выход её из работы (перегорит).
В момент подключения потребителей в сети возможна посадка напряжения. В этом случае могут отключиться другие бытовые приборы, например, холодильник.

Попробуем всё-таки разобраться, какие есть выходы из этой ситуации.

Вместо выключателя

Этот вариант подразумевает установку розетки вместо уже существующего выключателя. Это делается в случае крайней необходимости. Учтите, что при этом полностью не будет освещения в помещении. Такой вариант можно применять в качестве временного. Например, вы делаете ремонт в нежилом ещё помещении и вам необходимо периодически подключать электроинструмент. Если работы производятся исключительно в дневное время, когда достаточно будет естественного освещения, то можно подключить розетку вместо действующего выключателя.

Для этого нужно будет произвести следующие коммутационные действия:

Обесточьте помещение (отключите автомат), в котором будете работать, и проверьте отсутствие напряжения.
Из подрозетника демонтируйте выключатель и отсоедините провода, которые к нему подходили.
В подрозетник установите розетку и теперь к её клеммам надо подсоединить провода от выключателя.
Следующий этап работ будет в распределительной коробке, где произведена вся коммутация электропроводки данного помещения. Один провод, отходящий от вновь смонтированной розетки, подключите к фазной жиле питающей сети, второй надо подсоединить к нулевой жиле питающей сети. Два провода, которые из распределительной коробки шли на светильник, необходимо отсоединить и заизолировать.
После проведения всех перечисленных работ подайте напряжение на помещение от источника питания (включите автомат) и проверьте правильность запитки розетки. Для этого включите в неё какой-то бытовой прибор, он должен нормально функционировать.

От двойного выключателя

Если в помещении имеется двухклавишный выключатель, можно его не убирать и запитать розетку. Только после такой коммутации выключатель уже будет работать в одноклавишном режиме.

В чём заключается этот способ?

Выведенный на выключатель трёхжильный провод, распределялся по его клеммам следующим образом:

одна жила на входной контакт;
две жилы на выходящие контакты.

После коммутации две жилы останутся работать по своему назначению (вход и один выход), а от третьей жилы будет запитанный ноль розетки.

Алгоритм этих переподсоединений будет такой:

Обесточьте рабочее место (отключите вводной автомат).
Вытяните из подрозетника двухклавишный выключатель.
Перед тем как подключить розетку сделайте для неё штробу от места, где смонтирован выключатель, а также подготовьте отверстие под установку.
Между двумя отверстиями проложите в штробе двухжильный провод.
Подсоедините соответственно две жилы к фазному и нулевому контакту розетки.
Следующие действия будут в распределительной коробке. Необходимо от нулевого провода питающей сети отсоединить нулевую жилу, идущую на один из осветительных приборов, заизолировать его, а вместо него подсоединить третью жилу выключателя, от которой теперь будет запитан ноль розетки.
Осталось произвести коммутацию в коробке выключателя. Фаза от розетки подсоединяется на входящий контакт, а ноль на выходящий для того светильника, который теперь будет не задействован.

Теперь проверьте работу всей схемы. Подайте напряжение на помещение включением вводного автомата. Нажмите клавишу выключателя, которая осталась рабочей для освещения, светильник должен загореться. Вставьте в розетку штепсельную вилку какого-то бытового прибора, он должен работать. И обязательно запомните, вторую клавишу никогда не трогайте, потому что если вы её нажмёте, то замкнёте между собой ноль и фазу, а это – короткое замыкание.

Важно помнить! Такая коммутация – это временный, по каким-то причинам необходимый вариант. Постарайтесь как можно быстрее перейти на нормальную электрическую схему.

Мы рассмотрели возможные варианты того, как можно попытаться сделать розетку от выключателя. Учтите, что за подобные работы следует браться человеку с определённым опытом в области электротехники. Перед выполнением работ, сто раз подумайте, нужно ли вам это? Может быть лучше, чтобы каждый коммутационный аппарат работал самостоятельно?

Как подключить розетку и выключатель от одного провода

Электрическая проводка любого помещения, будь то огромный загородный дом или небольшая хозяйственная постройка (подвал, гараж, дачный домик), включает в себя основные три элемента – выключатель, розетку и лампочку. Пока они остаются актуальными всегда и везде. При ремонтах, стройках или перепланировках вы обязательно с ними столкнётесь. Поэтому не лишними будут элементарные знания электротехники – что собою представляет схема подключения выключателя и розетки, как она работает и какие для её монтажа потребуются материалы и инструменты?

Ниже представлены подробные пошаговые инструкции, при руководстве которыми монтаж розеток и выключателей своими руками будет под силу даже не слишком опытному электрику.

Что понадобится для коммутации схемы?

Электрическая проводка бывает открытого и скрытого исполнения. В этой статье мы будем рассматривать подключение розеток и выключателей, выполненное по второму варианту, когда вся электрическая коммутация скрыта под слоем штукатурки. Скрытое исполнение – это наиболее распространённый тип электропроводки, открытую прокладку проводов, как правило, применяют в качестве временного варианта.

Подготовка стен

Перед тем, как подключить в комнате розетку и выключатель, нужно подготовить в стене отверстия для их установки и штробы, в которых будут прокладываться провода. Всего должно быть три отверстия – для распределительной коробки и для подключаемых коммутационных аппаратов.

Лучше заранее нарисуйте ориентировочный чертёж на листке бумаги, где именно вы планируете сделать подключение выключателя и розетки, и по какому маршруту к этим местам будут прокладываться провода.

Отверстие для распределительной коробки делают, как правило, под потолком, ниже на10-15 см. Отверстия для коммутационных аппаратов делают на месте их планируемой установки. Розетку лучше монтировать на расстоянии 30 см от чистого пола, там, где к ней будут подключаться бытовые приборы. Выключатель желательно устанавливать на входе в комнату на уровне опущенной руки взрослого человека – около 90 см от чистого пола. Эти работы выполняются электродрелью со специальной коронкой по кирпичу или бетону, перфоратором с победитовым сверлом, ударной дрелью или болгаркой УШМ.

При монтаже штроб учитывайте несколько важных правил:

Они могут быть только горизонтальными либо вертикальными, никаких наклонов не допускается.
Весь путь штробы от распределительной коробки до мест установки розетки и выключателя должен проходить с минимальным количеством поворотов.
Вертикальные штробы нельзя приближать к оконным и дверным проёмам менее, чем на 10 см, а к газовым трубам – менее, чем на 40 см.

Для монтажа штроб можно пользоваться молотком и зубилом, перфоратором, болгаркой или специальным инструментом штроборезом.

Когда все отверстия и штробы будут готовы, тщательно очистите их от пыли при помощи пылесоса.

Установочные элементы и инструмент

Для выполнения электрической части работ вам потребуются следующие материалы и инструменты:

распределительная (распаечная) коробка, в ней выполняется подсоединение всех проводов;
две пластмассовых или полипропиленовых монтажных коробки (подрозетники), они нужны для того, чтобы надёжно закрепить коммутационные аппараты в стенных отверстиях;
розетка внутренней установки;
выключатель внутренней установки с одной клавишей;
осветительный прибор;
набор отвёрток (плоская и крестообразная);
нож или стриппер для снятия изоляции с жил;
пассатижи с изолированными ручками;
зажимы или изоляционная лента;
индикаторная отвёртка.

Для коммутации всей электрической схемы вам ещё понадобится двухжильный провод. Сейчас в магазинах электротоваров представлен огромный ассортимент провода и кабеля, поэтому берите сразу такой, чтобы у него каждая жила имела свою цветную изоляцию, например, красную и синюю. Это облегчит коммутирование схемы, не придётся выискивать приборами фазу и ноль, нужно будет просто соединять жилы одинакового цвета.

Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель.

Схема подключения

Электрическая схема представляет собой параллельное подсоединение к источнику питания осветительного прибора с лампочкой, выключателя и розетки.

Подготовительные работы

Перед началом любых работ, связанных с электричеством, обезопасьте свой рабочий участок. Отключите вводной автомат на квартиру. Хорошо, если он находится уже на входе в квартиру, то есть вы будете уверены, что отключив его, никто не сможет включить автомат обратно. В случае, когда автоматическое устройство находится на лестничной площадке в общем щитке, отключите автомат вашей квартиры и повесьте плакат «Не включать!» либо поставьте кого-нибудь для контроля. С электричеством шутить нельзя!

После отключения автомата необходимо ещё раз удостовериться в отсутствии напряжения, теперь при помощи индикаторной отвёртки. Для начала проверьте её рабочее состояние на участке, который заведомо под напряжением, например, на входе к автомату. Индикатор засветился после прикосновения с фазой, значит он в исправном состоянии. Теперь прикоснитесь индикаторной отвёрткой к жилам питающего провода, который заведён в квартиру от автомата, свечения быть не должно. Значит, напряжение снято и можно приступать к работам.

В проделанных штробах проложите провода, подводя их к стенным отверстиям. При этом оставляйте концы 10-15 см для разделки жил, не жалейте, лучше сделать чуть больший запас, чем потом мучится при соединении и подключении. Установите в отверстиях распределительную коробку и подрозетники, для их надёжной фиксации пользуйтесь гипсом или алебастром.

Электромонтажные работы

Заведите в распределительную коробку двухжильный кабель от питающей сети (фазу и ноль). От коробки должно быть проложено три провода: один к выключателю, второй к светильнику, третий к розетке.

У провода, жилы которого имеют разное цветовое исполнение изоляции, красный цвет обозначает фазу, синий цвет – ноль.

На выключателе имеется входной и выходной контакт, на входе подсоединяется фазная жила. Вторую жилу подсоедините к выходному контакту выключателя.

К светильнику также должен быть проложен двухжильный провод. В патроне лампы имеются два контакта. Центральный пружинящий контакт (фазный) служит для непосредственной подачи напряжения на лампочку. Боковой контакт в патроне – это ноль, с ним лампа будет соприкасаться после вкручивания своим цоколем.

Ещё один двухжильный провод прокладывается от распределительной коробки к розетке. Этот коммутационный аппарат имеет контактную часть, состоящую из двух клемм, к которым подсоединяется фаза и ноль.

Схема подключения выключателя, светильника и розетки в распределительной коробке выглядит следующим образом:

Нулевую жилу от питающего провода соедините с нулевыми жилами, идущими к светильнику и розетке.
Фазную жилу от питающего провода соедините с фазными жилами, идущими на выключатель и розетку.
Оставшуюся жилу от выходного контакта выключателя соедините с фазной жилой светильника.

Все места соединений должны выполняться максимально прочно, чтобы обеспечить надёжный контакт. Это можно сделать старым дедовским способом – путём скрутки, которую сверху ещё желательно пропаять. Существуют и более современные приспособления: специальные колодки (в них провод зажимается под винт) либо СИЗ (соединительные изолирующие зажимы).

Подробнее о соединении проводов в распределительной коробке смотрите в этом видео:

Проверка схемы и завершение работ

Все скрутки разведите в разные стороны, чтобы они не касались друг друга и проверьте работу собранной схемы. Включите вводной автомат на квартиру, тем самым подавая напряжение от источника питания на вновь смонтированную распределительную коробку. Выключатель находится в положении «отключено», светильник не горит, значит, всё верно, фаза разомкнута.

Теперь нажмите клавишу выключателя в положение «включено», электрическая цепь замыкается и по ней уже напряжение поступает от источника питания на светильник, лампочка загорается. На розетке напряжение будет присутствовать постоянно, проверить её работу можно подключив любой электробытовой прибор.

Вставьте в розетку штепсельную вилку фена, радио или электрочайника и проверьте его работу.

Теперь снова отключите вводной автомат и надёжно заизолируйте места скруток изолентой, можно ещё сверху надеть ПХВ трубки. Аккуратно уложите все соединённые провода в коробке, чтобы она потом закрылась крышкой.

Осталось только надёжно расположить в подрозетниках выключатель и розетку, зафиксировать, надеть сверху защитные крышки. Также крышкой закрывается и распределительная коробка, при любых ремонтных работах никогда не прячьте её под обои или штукатурку. Помните, распределительная коробка должна быть всегда доступна, как бы это не портило общий вид вашей комнаты.

Очень важно! Перед тем, как подключить выключатель, убедитесь, что на его входной контакт вы подсоединяете именно фазную жилу, не перепутайте её с нулевой. Коммутационный аппарат должен работать только на разрыв фазы. В противном случае, в патроне лампы всегда будет присутствовать напряжение, даже при отключенном положении выключателя. А это вызывает опасность попадания под напряжение при элементарной замене сгоревшей лампочки.

Также имейте в виду, если осветительный прибор и розетка конструктивно имеют защитное заземление, то для их электрической схемы понадобится трёхжильный провод. Такой же провод из трёх жил должен приходить и в распределительную коробку от источника питания. Обычно заземляющая жила обозначается зелёным или жёлтым цветом, точно также в коробке нужно будет соединить в одну скрутку три жилы защитного заземления – от источника питания, розетки и светильника.

Другие варианты схемы

Если вам потребуется установить трёхклавишный выключатель и три группы светильников, соответственно в распределительную коробку придут три провода с трёх выходных контактов выключателя и три фазные жилы от осветительных приборов. Всего в коробке получится 5 скруток:

Ноль питающей сети с нулевыми жилами розетки и светильника.
Фаза питающей сети с фазными жилами розетки и выключателя.
И три скрутки фазных проводов, отходящих от каждой клавиши выключателя и группы светильников.

В случае с защитным заземлением добавится ещё одна скрутка. Иногда бывает довольно проблематично уложить скрученные провода в распределительной коробке. Сейчас на рынке электротоваров можно подобрать варианты, специально предназначенные для размещения в них большого количества проводов и кабелей.

Вот так несложно подключается розетка и выключатель от одной распределительной коробки. Главное, попытайтесь разобраться в этой самой простой схеме. И тогда уже все дальнейшие электрические схемы будут вам понятны. А в результате вы получите довольно приличную экономию средств на вызове электрика-профессионала.

Схема подключения выключателя и розетки, подробное руководство

С розетки, выключателя и лампочки начинается электропроводка любого помещения, будь то квартира, дачный

домик, гараж или подвал. Умение выполнить схему подключения выключателя и розетки будет актуально всегда и везде, при

любом ремонте, перепланировке и постройке. В этой статье вы найдете подробное руководство, в котором детально рассмотрен данный вопрос.

Следуя пошаговым инструкциям приведенным ниже вы без труда сможете самостоятельно выполнить схему подключения выключателя и розетки, научитесь этому сами и сможете научить других. Итак, перейдем от слов к делу. Разберем вопрос с самого начала и до конца. Выполнение монтажа любой электрической схемы всегда начинается с распределительной коробки.

Далее монтируются провода, подрозетники, устройства защиты электрической цепи, розетки выключатели и светильники. Пойдем поп порядку.

Монтируем установочные элементы

Для максимальной понятности и наглядности разберем полный цикл монтажа схемы от начала и до конца. Благодаря этому дадим наиболее развернутый ответ на вопрос, как подключить розетку с выключателем. В качестве примера возьмем схему скрытой электропроводки, то что обычно находиться под слоем штукатурки.

Устанавливаем распределительную коробку.

Далее нам потребуется два подрозеткника. Подробная инструкция по установке подрозетника (монтажного стакана) описана здесь.

В один установим выключатель, в другой розетку.

Теперь смонтируем DIN-рейку, она в нашем случаем будет выполнять роль части силового шкафа, на ней будет установлен автоматический выключатель, который выполняет функцию защиты электрической цепи от короткого замыкания и перегрузок, которые так пагубно влияют на все элементы схемы.

Подготовительные работы можно считать завершенными.

Последней деталью, завершающей первый этап монтажа является элемент освещения. В нашем примере им будет лампочка с патроном, наглядно, просто и понятно. Поэтому ее монтаж перенесем на этап номер два.

Прокладываем провода

Первым делом подведем провод питающий распределительную коробку. В нашем примере мы используем провод марки ВВГнгП, в качестве питающего используется трехжильный провод сечением 2,5 квадрата. Сечение подобрано методом расчета по нагрузке на цепь, данные расчеты вы можете без труда выполнить своими силами. Здесь, вы найдете подробное описание того как самостоятельно выполнить расчет сечения провода, уверяю вас сложного здесь ничего нет.

С обоих сторон необходимо оставить запас провода на подключение элементов электропроводки (автомат, розетка, выключатель) 10-12 сантиметров, в распределительной коробке 10-15 сантиметров. Слишком короткие провода будет неудобно соединять и подключать, так что сильно лучше не экономить.

Далее, подведем провод на розетку.

Здесь потребуется провод с сечением жил 2,5 квадрата.

На выключатель 1,5 квадрата.

Теперь, прокладываем провод на освещение, у нас это лампочка с патроном.

Мы проложили все провода необходимые для выполнения схемы, переходим к третьему этапу.

Установка и подключение элементов электропроводки

Начнем с установки устройства защиты. Для нашей цепи используем двухполюсный автоматический выключатель номиналом 25 Ампер. Выбор необходимого ампеража устройства защиты производиться после расчета сечения. Сразу определяемся с расцветкой провода:

синий, белый с синей полосой — ноль (нейтраль)
желтый с зеленой полосой — земля (заземление)
оставшийся провод будет фазой как правило он может быть черный, белый, коричневый, красный, оранжевый или белый с черной или коричневой полосой

В нашем примере встречаются два вида фазных расцветок провода белый и белый с коричневой полосой.

Для того, чтобы не запутаться в цветах проводов лучше всего использовать провод одного производителя.

Перед проведением дальнейших работ потребуется отключение электричества. Отключаем. Проверяем отсутствие с помощью указателя напряжения. Как это сделать подробно рассмотрено в статье указатели напряжения. Снимаем наружный слой изоляции провода, отмеряем необходимое количество для подключения, снимаем необходимое количество второго изоляционного слоя с медной жилы и подключаем провода к автоматическому выключателю. Более подробно про подключение читайте в статье, инструкции по подключению двухполюсного автоматического выключателя.

Желто-зеленую жилу соединяем с проводом заземления, через контактный зажим. Это подключение имеет смысл, если у вас в квартире или доме имеется заземляющий контур и ваш питающий провод, а именно его заземляющая жила, соединена с ним. Узнать подробнее о том есть ли в вашей квартире заземление можно прочитав статью, заземление в квартире.

Теперь подключаем розетку. Зачищаем провода, отмеряем нужное количество, вставляем провода в контактные зажимы, затягиваем винты, проверяем надежность фиксации. Подробнее в статье про подключение, можно почитать в статье как подключить розетку.

Устанавливаем механизм розетки в подрозетник.

Далее подключаем одноклавишный выключатель. Подготавливаем провода, снимаем наружный изоляционный слой, отмеряем необходимое количество и подключаем зачищенные жилы в контактные зажимы. Изолируем неиспользуемый провод заземления.

Детально пример подключения рассмотрен в статье, инструкция по подключению одноклавишного выключателя.

Устанавливаем механизм в подрозетник (монтажный стакан).

Подробнее про подключение и установку различных элементов электропроводки (розеток, одно и двух клавишных выключателей света , выключателей с подсветкой и не только) здесь.

Подключаем патрон. Снимаем изоляцию с провода, отмеряем нужное количество фазной и нулевой жилы для подключения, зачищаем и подключаем. Хорошо протягиваем контактные винты отверткой, убеждаемся в надежной фиксации покачав провод влево вправо.

Все элементы схемы установлены и подключены, переходим к следующему этапу.

Схема подключение выключателя и розетки, соединение жил проводов в распределительной коробке

Осталось выполнить последний заключительный и самый ответственный этап выполнения схемы. Приступим.

Что бы было просто и понятно соединение проводов начнем с выключателя и светильника (в нашем случае патрона и лампочки). Подготавливаем провода, снимаем наружный слой изоляции.

В нашем примере применяется трехжильный провод, выбор обусловлен его функциональностью, так как в случае необходимости можно без проблем переделать схему.

Например, одноклавишный выключатель можно переделать на двухклавишный или, на потолке был простой светильник с одной лампочкой, а стала люстра (в некоторых люстрах применяется система частичного включения ламп, например их 10, одна клавиша включит 6, вторая 4, обе соответственно все).

Так же можно использовать третий провод в качестве заземления корпуса светильника или люстры, к примеру в помещениях с повышенной влажностью. Поэту лишнюю желто-зеленую жилу, которую мы сейчас использовать не будем, изолируем и убираем в распределительную коробку, что бы не мешала.

Теперь зачищаем по 3,5-4 сантиметра медных жил всех оставшихся проводов.

Далее, соединяем две жилы между собой, синюю жилу с провода идущего с выключателя (отходящая фаза) и белую фазную жилу с провода идущего на лампочку. Соединение выполняем методом скрутки жил проводов между собой.

Теперь, снимаем изоляцию со всех остальных проводов.

Зачищаем для последующего соединения изоляцию всех 6 жил по 3,5-4 сантиметра.

Далее соединяем жилы между собой по цветам, три синих (у нас в примере это белые жилы с синей полосой).

Две желтые с зеленой полосой.

И три фазные, одну белую и две белые с коричневой полосой.

Схема практически завершена. Теперь нужно проверить правильность ее выполнения. Вворачиваем лампочку в патрон.

Разводим скрутки в распределительной коробке, так чтобы они не касались друг друга и подаем напряжение на автомат защиты нашей цепи. Включаем автомат, переводим рычаг в положение вверх.

Нажимаем клавишу выключателя, свет загорелся.

Розетку можно проверить с помощью любого электроприбора, вставляем его вилку в розетку и проверяем работоспособность.

Все в порядке, все работает.

Теперь отключаем электричество и с помощью изоляционной ленты изолируем скрутки.

Аккуратно укладываем их в распределительную коробку.

Выполнив монтаж схемы своими руками мы сэкономили:

время на поиск и деньги на вызов электрика — 200 рублей
установка и подключение двухполюсного автоматического выключателя — 300 рублей
монтаж контакта заземления — 150 рублей
установка, вмазка внутренней распределительной коробки — 550 рублей
сборка распределительной коробки, метод скрутки — 300 рублей
монтаж светильника, люстры с подключением (450 рублей за 1 светильник, люстра от 800 рублей) — средняя цена 600 рублей
установка подрозетника (кирпичная стена 200 рублей — 1 штука), у нас 2 штуки — 400 рублей
монтаж розетки скрытой установки (1 штука по 200 руб), у нас 2 штуки — 400 рублей
монтаж одноклавишного выключателя — 150 рублей
монтаж провода открыто по стене до 2 метров (35 рублей — 1 метр), например 4 метра — 140 рублей
монтаж провода открыто стена, потолок, свыше 2 метров ( 50 рублей -1 метр), например 15 метров — 750 рублей
штробление стен 19 метра (120 рублей — 1 метр) — 2280 рублей

Итого наша экономия составила: 6220 рублей

Стоимость услуг электромонтажных работ подробно описана здесь.

Так же мы получили развернутый ответ на вопрос, как подключить розетку с выключателем и узнали как самостоятельно выполнить схему и теперь смело можем использовать полученные знания.

Как подключить розетку от выключателя самостоятельно

Как подключить розетку, выключатель и запитать их друг от друга

Можно ли провести розетку от выключателя и выключатель от розетки, как это проще реализовать и на что обратить внимание?

Источник
